豹图CAD软件官方版是一款完全免费的轻量级CAD快速看图软件，由佛山小图科技出品，很多的工程师、装修师傅、设计师等人看图纸都用它，可以快速查看各种不同格式的图纸，再也不用安装体积庞大的AutoCAD软件就能打开图纸，完美解决图纸打不开、版本不兼容等问题。软件的体积小巧，操作也简单，用户可以快速上手使用，支持极速看图，即使是大体积施工图也能秒加载，直接将图纸拖动进来即可查看，内置完整的CAD字体库，可以打开别人发过来的图纸，不会出现问号和乱码的情况。不仅如此，相比于市面上的同类型软件相比，它还有完全免费的工程量测量功能，可以测长度、面积、弧度、角度等，而且所有测量数据都能一键导出来，查看预算一目了然。软件还有文字提取、批量打印、图纸对比差异等功能，对于需要频繁查看图纸又不想安装大型CAD程序的小伙伴来说相当实用，有需要的小伙伴快来下载吧！
软件功能
1、CAD版本转换
2、CAD底图灰显
3、CAD表格算量
4、CAD图形识别-CAD块识别-CAD图例识别
5、提取CAD文字
6、CAD打印
7、CAD隐藏选中图层
8、CAD保留选中图层
9、分解CAD块-打散CAD块-炸开CAD块
10、CAD连续长度测量(含弧线)
11、CAD连续测量多段线(含弧线)
12、CAD面积测量(含弧线边)
13、CAD角度测量
14、CAD弧长测量
15、点到直线距离
16、查看分段长度
17、测量圆
18、测量统计
19、CAD文字查找-指定区域
20、导出到Excel
豹图CAD免费版怎么使用
一、提取CAD文字
打开豹图CAD，打开一张图纸

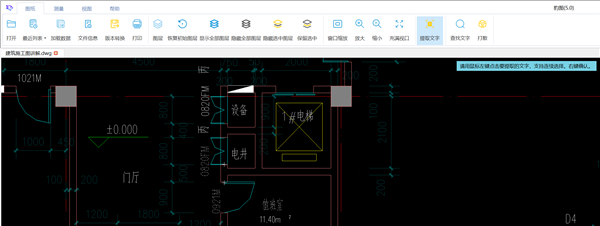

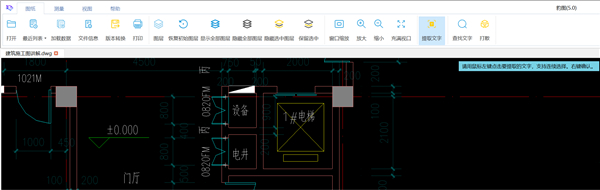

如下图：点击提取文字功能
按照提示指引，直接连续选择要提取的文字，选中的文字会虚显。

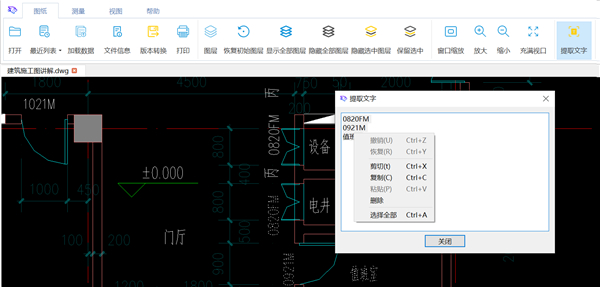

右键完成，会弹出提取到的文字框，右键复制粘贴即可
二、自定义计算式
第一步：新建列

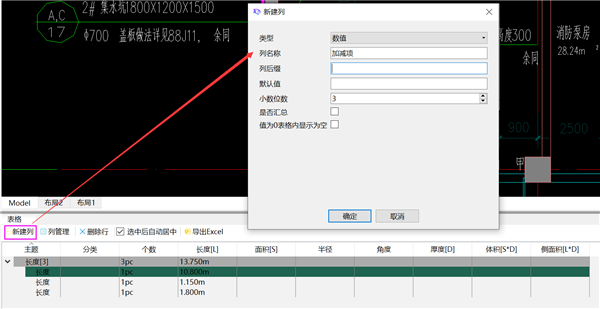

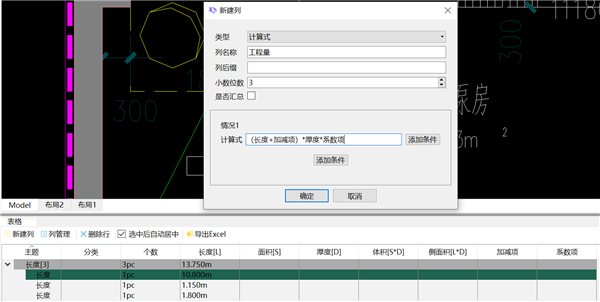

如下图：点击表格功能，新建列
1）选择数值列，命名为加减项。

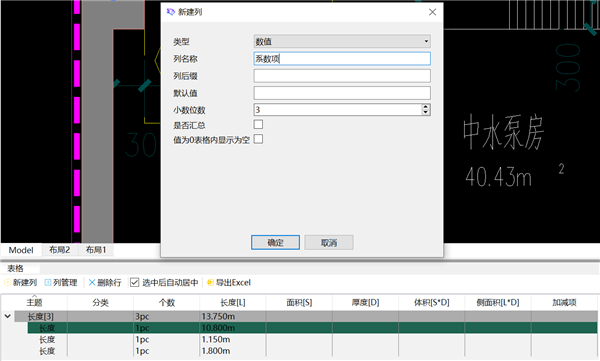

2）再新建一个数值列，命名为 系数项。
3）再新建一个计算式列，命名为工程量。
计算式输入：（长度+加减项）*厚度*系数项。
第二步：测量图形基本量，输入表格参数

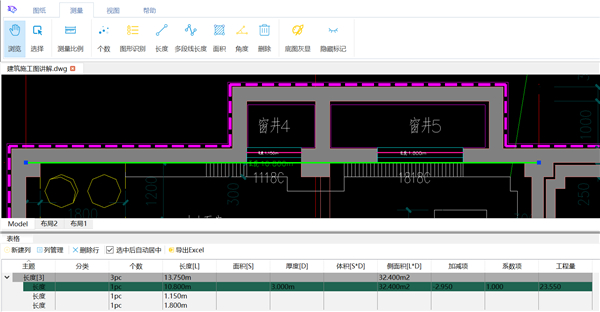

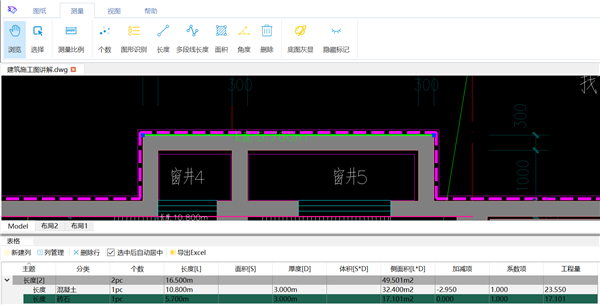

使用豹图长度测量功能，得出测量结果为10.8m
由于图中有两个窗户，长度要减去，因此加减项我们输入-2.950
厚度查其他图得知为3m，厚度我们输入3
系数没有特殊的约定，我们直接输入1，则豹图自动计算出工程量结果为23.550
第三步：使用计算式条件
在实际业务中，有些情况下我们并不需要计算一定的量。
比如材质不为混凝土的，我们不需要计算模板
这些限制性条件，也可以在豹图中支持
下面两个线都计算出工程量了，但是他们有不同的分类。
如果对于砖石不希望计算长度，可以编辑计算式条件

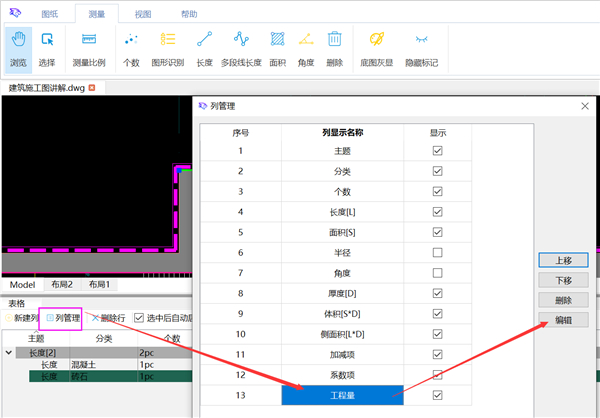

点击表格上的 列管理，选择工程量列，点击编辑

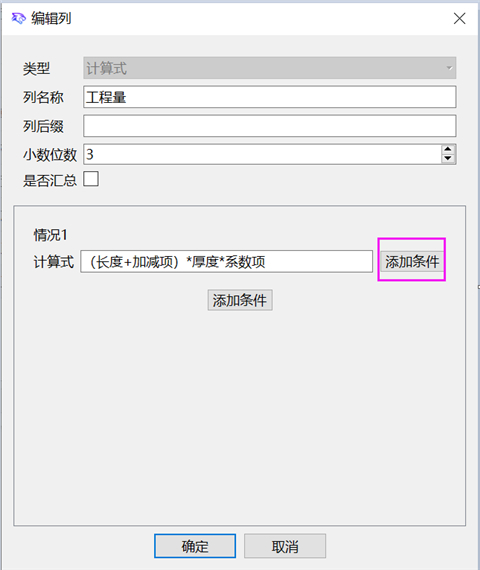

点击计算式旁的添加条件按钮

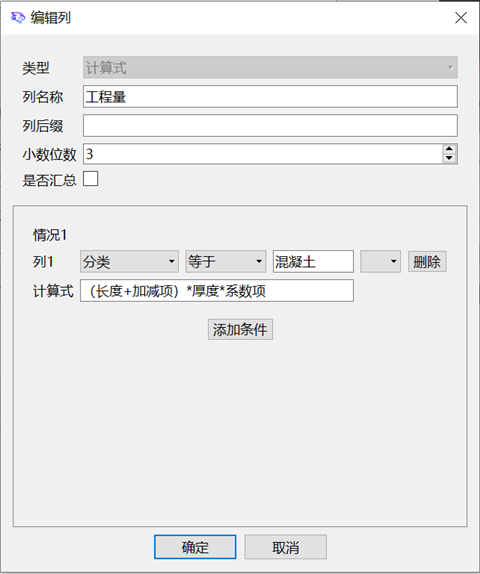

列1条件选择分类，运算符选择等于，值填写混凝土
保存确定退出后，查看表格值，发现工程量列，分类为砖石的不再计算了
第四步：定义多个计算式
如果不同条件需要不同的计算式呢？
比如面积计算式是：面积+扣减项
可以编辑计算式，再定义一个计算式，和上一个计算式用不同条件区分开即可

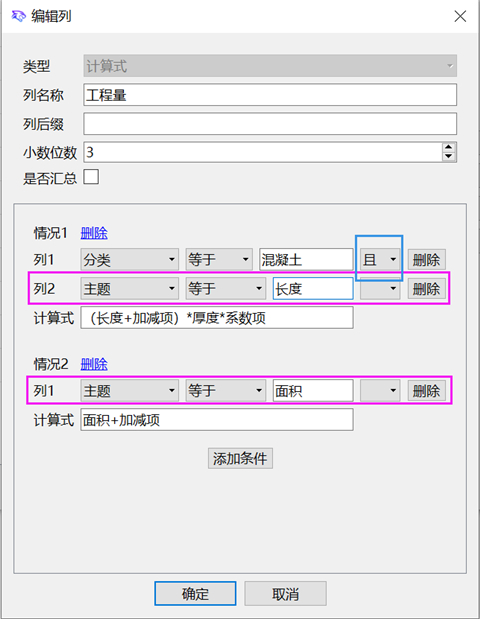

先编辑原长度计算式条件，增加了一个 且条件，表示两个条件同时满足时才使用长度计算式
再编辑面积计算式条件，使用主题列的取值等于面积来进行判断，从而定义不同计算式

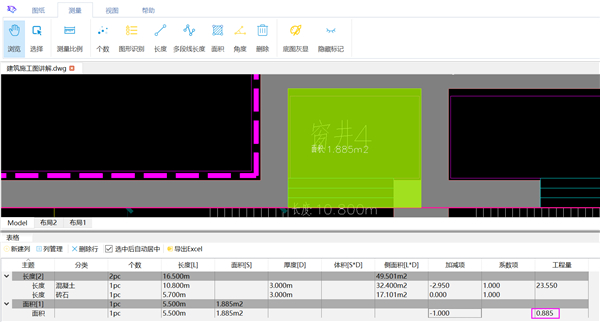

回到表格列，可以看一下面积和长度使用了不同的计算公式，得出不同计算结果。
更多：使用自定义列做为条件
豹图支持新建自定义列，文本列、数值列、列表、计算式列
这些所有的列可以做为计算式的条件使用。
数值列和计算式列这两种可以参与计算式计算
完全可以通过自定义列和自定义计算式，定义一整套计算模板
